ГОСТ 12822-80 Cвободные на приварном кольце

---

Что такое свободные фланцы?

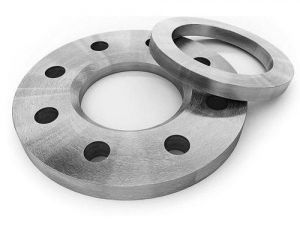

Свободные фланцы - это фланцы, состоящие из двух частей - свободного фланца и приварного кольца (одинаковые по диаметру). Преимуществом перед другими фланцами является то, что эти фланцы более удобны в монтаже, потому что к трубе приваривается только кольцо, а сам фланец остаётся свободным. Благодаря этому стыковка отверстий свободного фланца и отверстий фланца арматуры или оборудования происходит легче обычного.

Применение
Свободные фланцы используются в качестве соединительных частей трубопроводов, приборов, машин, резервуаров и прочего. Помимо этого они находят применение при монтаже трубопроводной арматуры и оборудования в труднодоступных местах, а также в случаях, когда необходим частый ремонт или проверка соединений (хим. промышленность и т.д).

Стандарты
Для фланцев на приварном кольце существует отечественный нормативно-технический документ - ГОСТ 12822-80.

Используются данные фланцы на трубопроводах, где:

температура рабочей среды находится в пределах 203-573°К (от –70 до +300 °С);
условное давление Ру составляет 0,1–2,5 МПа (1–25 кгс/см?);
Данный стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов, соединительных частей машин, приборов, резервуаров. Фланцы должны изготавливаться с уплотнительными поверхностями 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Производство фланцев
Фланцы и кольца изготавливают различными способами: штамповкой, ковкой, гибкой из полосового проката с последующей сваркой стыка, методом плазменно-дуговой и кислородной резки и т.д. Благодаря тому, что для производства фланцев используются разные марки стали - есть возможность придать фланцу все необходимые физико-механические свойства для применения его в необходимой сфере.
