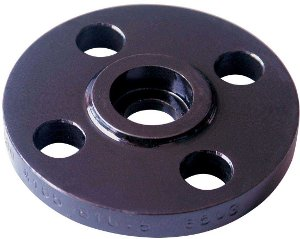

Что такое фланцы ASME (ANSI) 16.5 B ?
Фланцы ASME (ANSI) - это вид фланцев, которые получили своё название от стандартов, которые были приняты Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI).

Стандарты
По данным стандартам существуют установленные параметры изделий:

номинальное давление,
рабочие температуры,
используемые материалы,
размеры,
допуски,
маркировка,
испытания,
тип крепежей
Также стандарт регламентирует изготовление фланцев размером от NPS 1/2 до NPS 24 с условным давлением классов 150, 300, 400, 600, 900, 1500 и 2500 psi (в МПа соответственно: 1,03; 2,07; 2,76; 4,14; 6,21; 10,34 и 17,24).

Под данный стандарт попадают фланцы, которые были изготовлены литьем и ковкой, а также стальные фланцевые заглушки и фланцевые фитинги. Нормативы и рекомендации стандарта ASME/ANSI B16.5 также распространяются на крепления фланцев, прокладки и соединения.

Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1? = 2,54 см). Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in?, psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000.
